Fiche de cours

Schématisation d'un circuit électrique

Collège > 5eme, 4eme, 3eme > Physique Chimie > Schématisation d'un circuit électrique

Fiche de cours
Quiz et exercices
Vidéos et podcasts

Objectif

Pour représenter un montage électrique, les électriciens dessinent un schéma électrique en symbolisant les éléments.
Quels sont ces symboles ?
Comment réalise-t-on un schéma électrique ?
Comment réalise-t-on un montage électrique à partir d'un schéma ?

1. Conventions de représentation

On appelle dipôle un élément d'un circuit électrique possédant deux bornes ou deux pôles. Chaque dipôle électrique possède son propre symbole normalisé. Voici la liste des dipôles que l'on doit connaître en classe de cinquième :

Doc.1. Principaux dipôles électriques et leurs symboles normalisés.

2. Du montage électrique au schéma

Voici un circuit simple (doc.2.) contenant une pile, une lampe, un interrupteur et des fils de connexion.

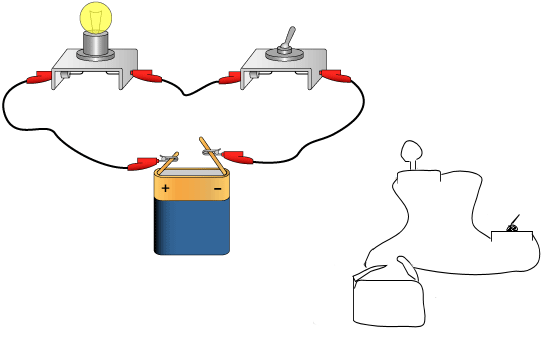

Doc.2. Circuit électrique simple et représentation à main levée.

Pour réaliser le schéma d’un circuit électrique simple, il faut respecter plusieurs étapes.

• On représente toujours un circuit simple par un rectangle tracé à la règle : les traits représentent les fils de connexion (doc. 3) :

Doc.3. Schéma des fils de connexion.

• On prépare ensuite la place des symboles des éléments : il ne faut pas placer un symbole dans le coin du rectangle (doc. 4) :

Doc.4. Schéma avec la place des symboles normalisés.

• Puis, on dessine les symboles de chacun des éléments du circuit (doc. 5):

Doc.5. Schéma final.

3. Du schéma électrique au montage

Doc.6. Schéma d'un circuit électrique.

Pour réaliser le montage de ce circuit (doc. 6), on doit :
• identifier les dipôles du circuit :
- 1 pile ;
- 1 lampe ;
- 1 interrupteur ;
- 1 diode électroluminescente.
• compter le nombre de fils de connexion nécessaires pour relier les dipôles : 4 fils de connexion ;
• relier les dipôles entre eux par un fil de connexion en partant du pôle positif de la pile et en suivant le schéma (doc. 7) :

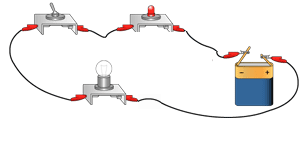

Doc.7. Montage du schéma.

L'essentiel

Pour schématiser un montage électrique, on utilise les symboles normalisés des dipôles.
Pour réaliser un montage à partir d'un schéma, il faut identifier les dipôles puis les relier à l'aide de fils de connexion.
