Fiche de cours

Les solutions techniques

Collège > 5eme, 4eme, 3eme > Technologie > Les solutions techniques

Fiche de cours
Quiz et exercices
Vidéos et podcasts

Objectifs

• Proposer des solutions techniques différentes qui réalisent une même fonction
• Choisir et réaliser une ou plusieurs solutions techniques permettant de réaliser une fonction donnée

1. Qu'est-ce qu'une solution technique ?

Une solution technique a pour objectif de concevoir l'objet technique que l'on souhaite réaliser, en vue de satisfaire les fonctions de service (fonction principale et contrainte) du cahier des charges. La description de l'objet doit montrer les composants techniques qui ont été retenus.

Les solutions techniques retenues par les concepteurs dépendent des contraintes techniques et économiques entre lesquelles il faut faire des choix.

2. Comment rechercher une solution technique adaptée ?

Une recherche de solution se décompose en trois étapes de la façon suivante :

Le diagramme ci-dessus s'interprète :

– en se posant la question « Pourquoi ? » (lecture du diagramme de la droite vers la gauche) ;
– en se posant la question « Comment ? » (lecture du diagramme de la gauche vers la droite).

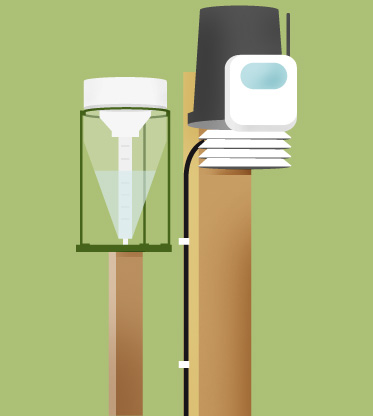

Exemple : fonctions et solutions techniques d'un pluviomètre automatique

3. Comment choisir la solution technique la mieux adaptée ?

Un groupe a travaillé sur un projet destiné à concevoir un pluviomètre. Il propose trois solutions techniques. Chacune satisfait la fonction de service « mesurer automatiquement la hauteur d'eau des précipitations ».

Il faut donc comparer les différents matériaux et procédés de réalisation et étudier le coût de revient pour chacune des solutions.

Solution 1	Solution 2	Solution 3

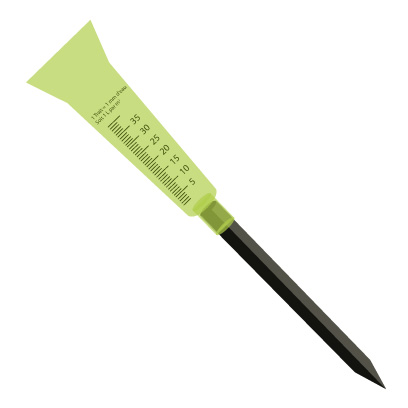

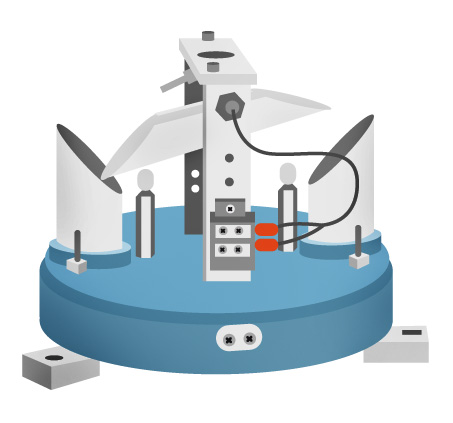

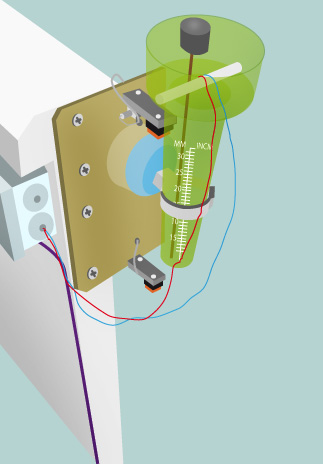

pluviomètre avec électrovanne de vidange	pluviomètre avec système basculeur	pluviomètre manuel

Fonctions techniques	ST1	ST2	ST3
Recueillir la pluie	Entonnoir classique	Entonnoir aluminium	Entonnoir classique
Mesurer la hauteur d'eau	Capteur de niveau	Détecteur de présence	Graduation
Acquérir et traiter les mesures	Station d'acquisition	Station d'acquisition	Visuel
Vidanger l'eau stockée	Électrovanne	Système d'évacuation	Évacuation manuelle journalière

Ce tableau permet de comparer les différents solutions techniques en respectant toujours le meilleur rapport coût / performance.

Le coût d'une solution technique se compose :

• du coût matière : il correspond au coût des matériaux, des différents composants et des différentes fournitures nécessaires à la réalisation d'une solution technique ;

• du coût de réalisation : il correspond au coût de la main d'œuvre et de l'énergie nécessaire, qui est lié au temps de réalisation de l'objet technique.

4. L'essentiel

Pour réaliser une fonction technique, il existe souvent plusieurs solutions techniques. Pour rechercher le maximum de solutions techniques, le travail de groupe est indispensable. Chacun peut apporter son point de vue, ses idées, ses connaissances.

Le principe du « brainstorming » ou « remue-méninges » est idéal pour rechercher le maximum de solutions techniques. Chacun apporte ses idées, même les plus improbables à première vue. Une fois cette étape de brainstorming effectuée, il est nécessaire de vérifier si ces solutions répondent effectivement à la fonction technique attendue.

Une fois les fonctions de service énoncées dans l'étape du cahier des charges fonctionnel, la recherche de solutions techniques s'effectue à l'aide du diagramme appelé FAST « Function Analysis System Technique » qui permet de décomposer chaque fonction de service en fonctions techniques puis en solutions techniques.

L'essentiel

► Mots-clés

Contraintes techniques : règles techniques à respecter (procédés de fabrication, énergies utilisables, poids et tailles limites acceptables…).

Contraintes économiques : règles financières imposées au projet (nombre de produits à fabriquer, coût de fabrication, prix de vente, concurrence…).

Faisabilité : possibilité de réaliser l'objet.
