Implémenter un graphe

Lycée   >   Terminale   >   NSI   >   Implémenter un graphe

  • Fiche de cours
  • Quiz et exercices
  • Vidéos et podcasts
Objectifs
  • Implémenter un graphe par sa matrice d'adjacence.
  • Implémenter un graphe par sa liste d'adjacence.
Points clés
  • Pour implémenter un graphe, on peut utiliser une matrice d’adjacence, dont les éléments permettent de repérer les sommets qui sont liés ou non par un arc.
    Un matrice d’adjacence est un tableau à double entrée dans lequel les lignes représentent les sommets de départ et les colonnes les sommets d’arrivée.
  • On peut aussi utiliser la structure de dictionnaire avec la liste d’adjacence.
    La liste d’adjacence a une structure de dictionnaire qui a pour clés les sommets du graphe et pour valeurs associées aux clés les listes des sommets adjacents.
Pour bien comprendre
  • Notion de graphe
  • Opérations (primitives) de la structure de données relationnelle de type graphe
  • Matrices (tableaux à double entrée)
1. L'implémentation par une matrice d'adjacence
Principe

Pour implémenter un graphe (le définir dans un langage de programmation), on peut utiliser une représentation graphique spécifique qui se nomme matrice d’adjacence.

Une matrice d’adjacence est un tableau à double entrée (une matrice carrée), dans lequel les lignes représentent les sommets de départ et les colonnes les sommets d’arrivée.
Une entrée nulle (0) indique qu’il n’y a pas d’arc entre ces deux sommets, une valeur non nulle indique l’existence d’un arc avec une éventuelle pondération. Par défaut, on utilise la valeur 1 pour indiquer l'existence d’un arc.
Dans un graphe avec pondération, les arcs sont affectés d'une étiquette qui est un nombre positif.
Exemple
Voici la matrice d’adjacence (à droite) associée à la représentation sagittale d’un graphe (à gauche).

On classe les sommets dans l’ordre alphabétique et on établit la matrice d’adjacence en procédant ligne par ligne.

Par exemple, la première ligne de la matrice d’adjacence est associée au sommet A : A n’est pas lié à A, on a donc un 0, puis on a trois 1 puisque le sommet A est directement lié aux sommets B, C et D.
Rappel
Dans la représentation sagittale d’un graphe, les sommets du graphes sont représentés par des points et les arcs sont représentés par des segments qui vont d’un point à un autre.
Implémenter un graphe en Python par sa matrice d’adjacence – Exemple

En Python, un tableau à double entrée est un tableau de tableau.

On étudie la matrice d’adjacence suivante.


Pour implémenter en Python le graphe associé à cette matrice d’adjacence, on écrit le code suivant.

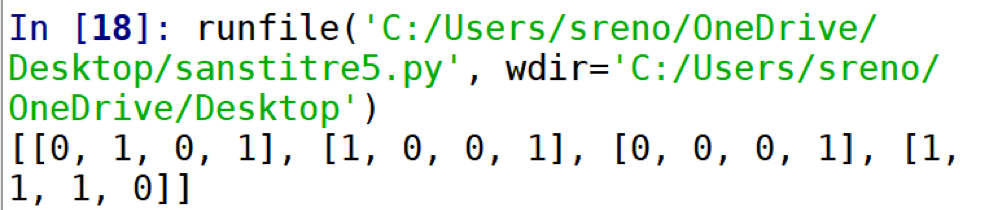

On obtient l’affichage suivant.


L’affichage d’une matrice d’adjacence en Python se fait en ligne, et chaque ligne de la matrice est séparée par une virgule.

2. L'implémentation par une liste d'adjacence
Principe

On peut décider d’utiliser la structure de dictionnaire pour implémenter le graphe, les sommets sont alors des clés et on associe à chaque sommet une liste de sommets adjacents. On utilise ici une liste d’adjacence.

Une liste d’adjacence a une structure de dictionnaire qui a pour clés les sommets du graphe et pour valeurs associées aux clés les listes des sommets adjacents.
Les couples d’une liste d’adjacence sont (‘sommet’,’liste des sommets adjacents’). Il faut utiliser des crochets [] pour définir la liste des sommets adjacents.
Remarque
Les sommets sont présentés dans l’ordre alphabétique dans une liste d’adjacence.

On peut même ajouter des valeurs supplémentaires, lorsqu’on a un graphe avec pondération.

Rappels
  • Un dictionnaire est un ensemble de couples clé:valeur, qui est délimité par des {}. La clé ne peut pas être modifiée.
  • Exemple
    La variable informaticiens référence un dictionnaire qui contient le nom d’informaticiens et leur année de naissance.
    informaticiens={"Cynthia Dwork":1958,"Marvin Minsky":1927}
  • Deux sommets sont adjacents s’ils sont liés par une arête.
Exemple 1
On considère le graphe suivant.

La liste d’adjacence associée à ce graphe est la suivante.

graphe={'A':['B','C'],'B':['A','C'],
'C':['A','B','D'],'D':['C'],'E':[]}

Explications

  • Le sommet A est une clé associée à la liste de ses deux sommets adjacents B et C.
  • Le sommet E est une clé associée à une liste vide [] car ce sommet est isolé.
Exemple 2
On considère le graphe avec pondération suivant.

La liste d’adjacence associée à ce graphe est la suivante.

graphe={'A':[('B',54),('D',15)],'B':[('A',54),('D',27)],'C':[('D',100)],'D':[('A',15),('B',27),('C',100)]}
Implémenter d’un graphe en Python par sa liste d’adjacence
– Exemple

Pour implémenter en Python le graphe associé à une liste d’adjacence, il faut juste écrire le dictionnaire dans le code.

graphe={'A':[('B',54),('D',15)],'B':[('A',54),('D',27)],'C':[('D',100)], 'D':[('A',15),('B',27),('C',100)]}

Pour implémenter en Python le graphe associé à cette liste d’adjacence, on écrit le code suivant.

La ligne 3 permet de parcourir les clés du dictionnaire qui représentent le graphe.

On obtient alors l’affichage suivant.
