Objectif

Étudier et implémenter un arbre binaire.

Points clés
  • Un arbre binaire peut être représenté sous la forme d’un triplet (racine ; sous-arbre gauche ; sous-arbre droit).
  • En Python, les arbres binaires peuvent être implémentés en programmation objet avec une classe.
Pour bien comprendre
  • Connaitre les structures linéaires de liste, pile et file.
  • Comprendre la structure hiérarchique des arbres binaires.
  • Créer une classe en Python.
  • Utiliser la récursivité.
1. Les arbres binaires comme des triplets
a. Représentation sous la forme d'un triplet
Dans un arbre binaire, chaque nœud peut se définir par sa racine et ses deux sous-arbres : son sous-arbre gauche et son sous-arbre droit.

On peut ainsi représenter un arbre binaire comme un triplet (racine ; sous-arbre gauche ; sous-arbre droit), chaque sous-arbre étant également défini de la même manière.

Le cas des feuilles de l’arbre est particulier puisque ce sont des nœuds sans sous-arbres. On conviendra de les représenter de la manière suivante : (feuille ; () ; ())() sont des arbres vides.
Exemple

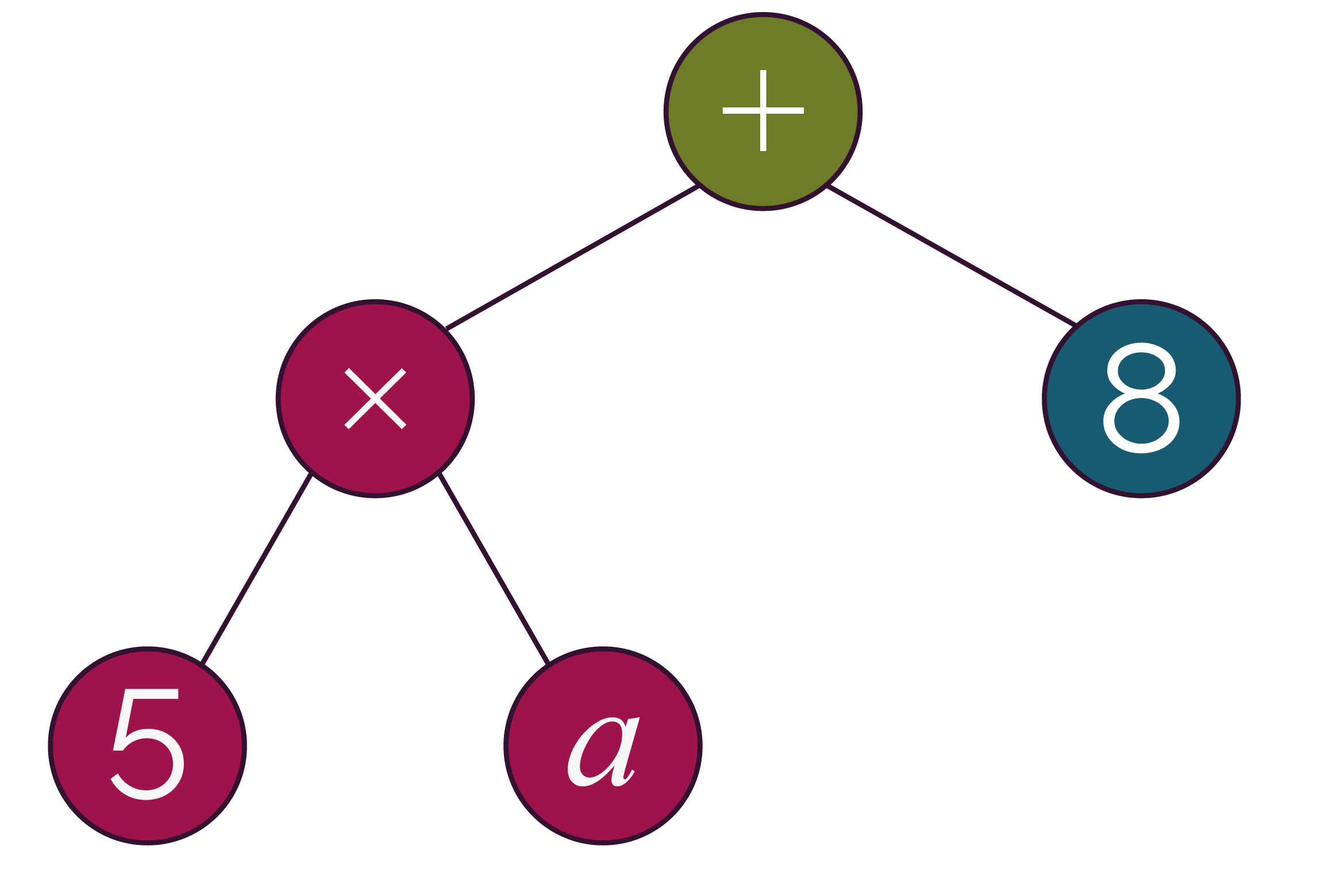

L’expression algébrique 5a + 8 peut être représentée par l’arbre binaire suivant.

Les feuilles 5 et a peuvent être respectivement représentées par les triplets (5 ; () ; ()) et (a ; () ; ()).

L’expression 5a peut ainsi être représentée par :

(× ; (5 ; () ; ()) ; (a ; () ; ()))

C’est pourquoi on représentera l’expression 5a + 8 par le triplet suivant.

(+ ; (× ; (5 ; () ; ()) ; (a ; () ; ())) ; (8 ; () ; ()))

b. En Python

En Python, les triplets peuvent être créés à partir de tableaux (de type list) imbriqués les uns dans les autres.

Exemple
On considère l’arbre binaire suivant.

En Python, le triplet correspondant est le suivant.

[1, [2, [4, [], []], [5, [], []]], [3, [], [6, [], []]]]

2. La définition récursive des arbres binaires
a. Représentation formelle

La représentation précédente est explicite. Elle donne néanmoins des structures peu lisibles et difficilement utilisables. En s’en inspirant, on peut en donner une version récursive (qui s’appelle elle-même).

Un arbre binaire est une structure de données que l’on peut définir récursivement.

En effet, un arbre binaire est :
  • soit vide ;
  • soit composé d’une racine qui porte une étiquette et d’une paire de sous-arbres : son sous-arbre gauche et son sous-arbre droit.
Pour manipuler des arbres binaires, on doit donc disposer des fonctions suivantes :
  • est_vide(a) : une fonction qui renvoie True si l’arbre binaire a est vide et False sinon ;
  • creer_arbre_vide() : une fonction qui crée un arbre vide ;
  • creer_arbre(val, sag, sad) : une fonction qui crée un arbre de racine étiquetée val, de sous-arbre gauche sag et de sous-arbre droit sad.

Il faudra également des fonctions qui retournent l’étiquette de la racine, des sous-arbres gauche et droit, et des fonctions qui les modifient.

b. En Python

En Python, les arbres binaires sont souvent implémentés grâce à des classes. La programmation orientée objet permet ainsi de définir les arbres binaires en tant que structure complète, avec des méthodes intégrées.

On définit ainsi la classe ArbreBinaire.

Python Explication
class ArbreBinaire: On définit la classe ArbreBinaire.
    def __init__(self,
    etiquette=None,
    sag=None, sad=None):
        self.etiquette=etiquette
        self.sag=sag
        self.sad=sad
On définit le constructeur de la classe ArbreBinaire avec trois attributs :
  • etiquette renvoie l’étiquette de l’arbre.
  • sag renvoie le sous-arbre gauche.
  • sad renvoie le sous-arbre droit.
    def est_vide(self):
        if self.etiquette is None:
            return True
        else:
            return False
On définit la méthode est_vide() qui renvoie True si l’arbre est vide et False sinon.
Exemple
On considère l’arbre binaire suivant.

Grâce à la classe précédente, on peut créer cet arbre de la manière suivante.
Python Explication
a=ArbreBinaire() On définit l’arbre binaire vide a.
a.etiquette=1 On attribue à l’étiquette de a la valeur 1.
a.sag=ArbreBinaire(2) On définit le sous-arbre gauche de a comme un arbre d’étiquette 2
a.sad=ArbreBinaire(3) On définit le sous-arbre droit de a comme un arbre d’étiquette 3.
a.sag.sag=ArbreBinaire(4) On définit le sous-arbre gauche du sous-arbre gauche de a comme un arbre d’étiquette 4.
a.sag.sad=ArbreBinaire(5) On définit le sous-arbre droit du sous-arbre gauche de a comme un arbre d’étiquette 5.
a.sad.sag=ArbreBinaire() On définit le sous-arbre gauche du sous-arbre droit de a comme un arbre vide.
a.sad.sad=ArbreBinaire(6) On définit le sous-arbre droit du sous-arbre droit de a comme un arbre d’étiquette 6.
a.sag.sag.sag=ArbreBinaire()
a.sag.sag.sad=ArbreBinaire()
Comme 4 est une feuille, on définit ses sous-arbres comme des arbres vides.
a.sag.sad.sag=ArbreBinaire()
a.sag.sad.sad=ArbreBinaire()
Comme 5 est une feuille, on définit ses sous-arbres comme des arbres vides.
a.sad.sad.sag=ArbreBinaire()
a.sad.sad.sad=ArbreBinaire()
Comme 6 est une feuille, on définit ses sous-arbres comme des arbres vides.

Pour accéder à l’étiquette 5, on appelle ainsi l’instruction a.sag.sad.etiquette.

Pour définir les feuilles, on peut directement y mettre les sous-arbres vides.
Pour la feuille 6, il suffirait d’utiliser l’instruction :
a.sad.sad=ArbreBinaire(6, ArbreBinaire(), ArbreBinaire()).

Voici ce code sur Python Tuthor.

Le code crée ici la structure de l’arbre. Les données sont juste stockées de façon hiérarchique. L’arbre permet de les atteindre.
